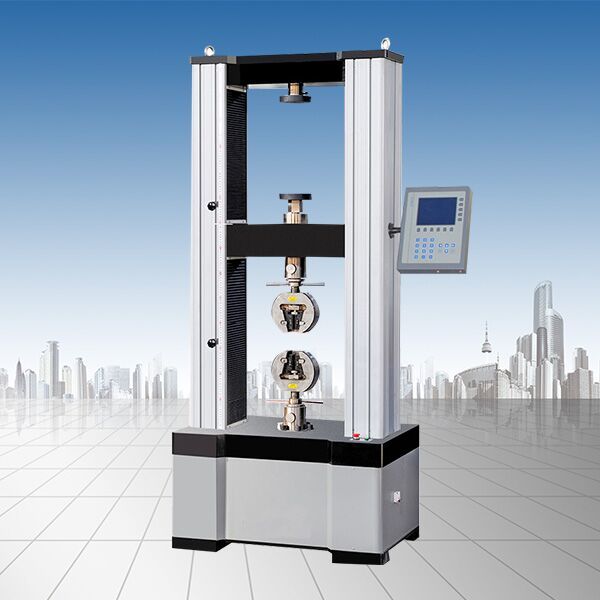

WDW-S數顯式電子萬能試驗機(門式)

WDW-S數顯式電子萬能試驗機(門式)
產品分類: 數顯式電子萬能試驗機
						產品概述:本機可對金屬、非金屬及復合材料進行力學性能測試和分析研究,廣泛應用于航天航空、石油化工、機械制造、塑料橡膠、陶瓷建材、金屬材料、建筑工程等行業,以及高等院校、科研機構、技術監督、質檢站所等部門??筛鶕?jù)GB/ISO/ASTM/JIS/DIN等標準選配不同附具后可進行拉伸、壓縮、彎曲、剝離、剪切、撕裂、刺破、頂破及各種高低溫試驗,可檢測材料的屈服強度、抗拉(壓、彎)強度、延伸率、非比例強度、彈性模




	主要用途
	本機可對金屬、非金屬及復合材料進行力學性能測試和分析研究,廣泛應用于航天航空、石油化工、機械制造、塑料橡膠、陶瓷建材、金屬材料、建筑工程等行業,以及高等院校、科研機構、技術監督、質檢站所等部門。
	可根據GB/ISO/ASTM/JIS/DIN等標準選配不同附具后可進行拉伸、壓縮、彎曲、剝離、剪切、撕裂、刺破、頂破及各種高低溫試驗,可檢測材料的屈服強度、抗拉(壓、彎)強度、延伸率、非比例強度、彈性模量等參數。
	主機結構
	該機采用雙空間門式結構,上空間拉伸,下空間壓縮、彎曲。主機部分由四立柱、上橫梁、中橫梁、工作臺組成門式框架,調速系統安裝在工作臺下部,由調速精度高、范圍寬、性能穩定的伺服電機通過同步齒形帶減速系統帶動滾珠絲杠副旋轉,滾珠絲杠副驅動中橫梁,帶動拉伸附具(或壓縮、彎曲附具)上下移動,實現試樣的加荷和卸載。該結構具有高剛度、高效率、傳動穩定等優點。
	綜合性測試平臺
	本機單片機作為硬件平臺,準確實時采集處理數據,測控界面溫和、直觀層次分明清晰、操作簡單等特點。
	試驗力測量:
	負荷測量:選用高精度輪輻式負荷傳感器,配以高性能的測量放大系統,保證了試驗力的高分辨率。可根據用戶需求配置多個傳感器,實現試驗力寬范圍的測量。
	位移測量:采用2000P/R高精度光電編碼器與精密絲杠同軸轉動,通過數字電路實現衡量位動力控制系統
	采用全數字伺服控制器,控制高性能的伺服電機驅動同步齒形帶,帶動兩對高精度無間隙的精密絲杠傳動,具有加載平穩、低速性能好、無間隙、傳動效率高、噪音低、傳動平穩的特點。
	變形測量系統
	可根據試驗標準的要求來選配大變形測量系統
	保護裝置
	根據不同的試驗,可調節限位保護開關位置,有效防止夾具對撞。
	具有過載、過流、漏電等保護功能。
|
						產品名稱
					 |
						數顯式控制電子萬能試驗機(門式框架結構)
					 | ||||||||
|
						產品型號
					 |
						WDW-5S
					 |
						WDW-10S
					 |
						WDW-20S
					 |
						WDW-50S
					 |
						WDW-100S
					 | ||||
|
						結構形式
					 |
						門式結構
					 | ||||||||
|
						試驗力(KN)
					 |
						5
					 |
						10
					 |
						20
					 |
						50
					 |
						100
					 | ||||
|
						試驗力級別
					 |
						1級
					 | ||||||||
|
						試驗力測量范圍
					 |
						2%--100%FS
					 | ||||||||
|
						試驗力示值相對誤差
					 |
						≤示值的±1%
					 | ||||||||
|
						力分辨率
					 |
						1/500000
					 | ||||||||
|
						位移測量裝置
					 |
						光電編碼器
					 | ||||||||
|
						位移示值相對誤差
					 |
						≤示值的±1%
					 | ||||||||
|
						位移分辨率
					 |
						0.01
					 | ||||||||
|
						位移速率調節范圍(mm/min)
					 |
						0.05-500無極調速
					 | ||||||||
|
						安全保護裝置
					 |
						機械限位保護和軟件過載保護
					 | ||||||||
|
						有效拉伸空間
					 |
						650
					 | ||||||||
|
						有效壓縮空間
					 |
						600
					 | ||||||||
|
						有效試驗寬度
					 |
						350
					 |
						350
					 |
						350
					 |
						400
					 |
						450
					 | ||||
|
						楔形夾具夾持方式
					 |
						手動加緊/液壓自動加緊
					 | ||||||||
|
						壓縮附具
					 |
						壓盤直徑φ120或定制
					 | ||||||||
|
						主機外形尺寸
					 |
						690×380×1650
					 |
						690×380×1650
					 |
						690×380×1650
					 |
						755×355×1780
					 |
						825×600×1950
					 | ||||
|
						主機電源
					 |
						0.5KW/AC220V±10%
					 |
						0.5KW/AC220V±10%
					 |
						0.5KW/AC220V±10%
					 |
						0.75KW/AC220V±10%
					 |
						1KW/AC380V±10%
					 | ||||
|
						主機重量(KG)
					 |
						320
					 |
						320
					 |
						340
					 |
						420
					 |
						560
					 | ||||
(以上參數僅供參考,詳細參數以真實設備為主)
